Druhy světelných zdrojů
- Tepelný zdroj (žárovka)
- Zářivkové svítidlo
- LED žárovka
Tepelný zdroj
Wolframové vlákno – při průchodu elektrického proudu vzniká elektrický odpor, který vlákno zahřívá a zároveň vytváří světlo.
Na závit je připojena fáze a nulový vodič.
Na kostru závitu je zapojen ochranný vodič (PE).

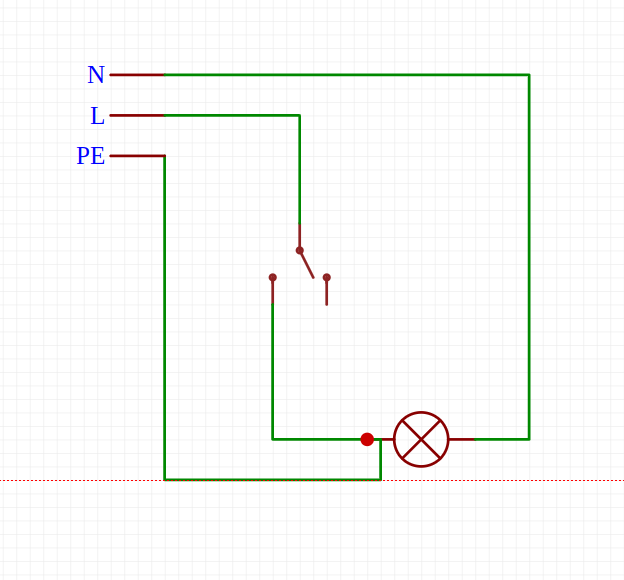

Schéma zapojení
Postup při výměně žárovky
- Vypnout jistič
- Odšroubovat nefunkční žárovku
- Zašroubovat novou žárovku
Zářivkové svítidlo
Zářivka je výbojka, ve které světlo vzniká průchodem elektrického proudu plynem (nejčastěji argonem a parami rtuti). Tento výboj vytváří ultrafialové záření, které dopadá na vnitřní fosforový povrch trubice, a ten září viditelným světlem.
Součástí obvodu je:
- Startér – pomáhá nastartovat výboj.
- Předřadník (tlumivka) – omezuje proud v obvodu.
Na svítidlo je připojena:
- Fáze a nulový vodič
- Ochranný vodič (PE) – zapojen na kostru svítidla
Postup při výměně zářivky
- Vypnout jistič
- Nechat svítidlo vychladnout
- Otočením uvolnit starou zářivku a vyjmout ji
- Vložit novou zářivku a otočením zafixovat
- Zapnout jistič a vyzkoušet funkčnost
Schéma zapojení
LED žárovka
LED (Light Emitting Diode) – polovodičová dioda, která při průchodu elektrického proudu vyzařuje světlo. LED žárovky mají vestavěný usměrňovač a omezovací elektroniku, která přizpůsobuje napětí a proud.
Výhody:
- Nízká spotřeba energie
- Dlouhá životnost
- Okamžité rozsvícení
Na patici žárovky je připojena:
- Fáze a nulový vodič
- Ochranný vodič (PE) – zapojen na kostru svítidla, pokud je kovová
Postup při výměně LED žárovky
- Vypnout jistič
- Nechat žárovku vychladnout
- Odšroubovat nefunkční LED žárovku
- Zašroubovat novou LED žárovku stejného typu
- Zapnout jistič a vyzkoušet funkčnost
Schéma zapojení je stejné jako u klasické žárovky.
