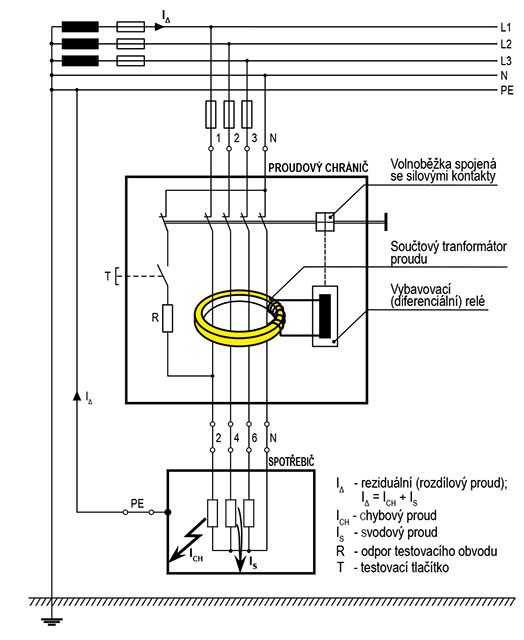

Princip a konstrukce
Chrání např. při poruše konstrukce elektrického zařízení
Obsahuje:
- Součtový transformátor - Kontroluje zda součet vstupního proudu je roven proudu výstupního
- Test tlačítko - Simuluje poruchu kdy součet vstupního proudu není roven proudu na výstupu
V případě kdy součet vstupního a výstupního proudu není stejný, proudový chránič vybaví.
Proudový chránič se značí FI.
Využití a montáž chrániče
Využití - Ochrana lidí,zvířat,majetku a zařízení
Montáž - Chránič má modulovou konstrukci(nejmenší šířká jsou 2 moduly) a instaluje se na DIN lištu.
Můžeme mít jak 1f chránič tak i 3f.
Podmínky pro správnou činnost
- Citlivost - max 30 mA
- Čas vybavení při poruše - max 0,03 s
- Správně zapojené vodiče Proudový chránič musí vybavit i v případě že se za proudovým chráničem znovu spojí PE a N -> Nesplní podmínky součtu
