Klopné obvody

• Obvod, který nabývá dvou odlišných napěťových stavů
• Ke změně dochází překlopením - skokově
• Skládají se z tranzistorů,hradel nebo jiných členů
• Používají se jako paměťové prvky, impulsní generátory nebo jako časovače

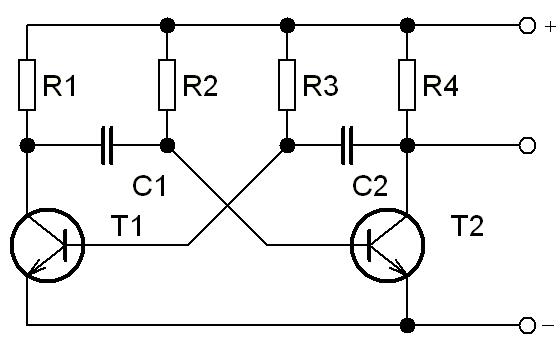

Astabilní klopný obvod

• Nemá žádný ustálený stav
• Neustále se překlápí z jednoho stavu do druhého podle nastavené časové periody
• Používáme jako impulzní generátory, tonové generátory nebo jako blikače

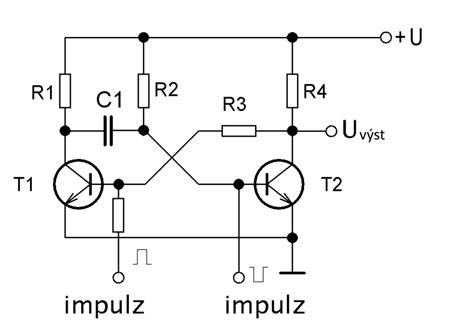

Monostabilní klopný obvod

• Má pouze jeden stabilní stav
• Ze stabilního stavu se překlopí na přivedení spouštěcího signálu
• Do stabilního stavu se vrátí po určité době sám
• Používá se jako zpožďovací prvek

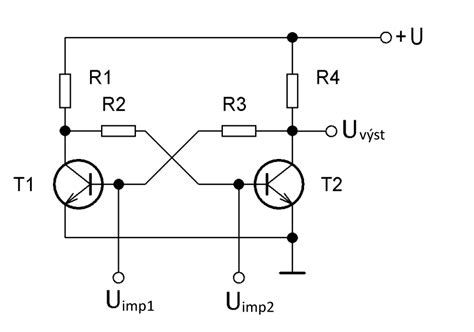

Bistabilní klopný obvod

• Oba stavy jsou stabilní
• Lze mezi nimi volně přepínat pomocí signálů
• Používáme je jako paměťové prvky
• Vyrábí se v několika provedeních
  • RS
  • JK
  • D
  • T



Klopný obvod RS

• Vstup R je reset, vstup S je set
• Pokud přivedeme na R log. 1, tak vynulujeme výstup Q
• Pokud přivedeme na S log. 1, tak nastavíme Q na log. 1
• Pokud je na R a S zároveň logická 1, tak mluvíme o zakázaném nebo hazardním stavu

Klopný obvod RST

• Obvod RS rozšiřuje další dvě hradla NAND
• Přidává třetí vstup s časovým signálem T
• Vstup R - uvede Q do logické nuly
• Vstup S - uvede výstup Q do stavu logické jedna
• Vstup T(time) - slouží pro ovládání v definovaném čase

Klopný obvod JK

• Vstup J odpovídá vstupu S
• Vstup K odpovídá vstupu R
• Vstup Clk přivádí hodinový signál do obvodu
• Výstupy jsou stejné jako u obvodu RS
• Není zakázaný stav, místo něj je stav obrácení
• Při J=K=1, se prohodí hodnoty výstupu Q

Klopný obvod D

• Tento obvod je úpravou synchronního RS
• Má pouze jeden datový vstup D a hodinový signál CLK
• Díky úpravě se zbavíme zakázaného vstupu u RS obvodu

klopný obvod T

• Úprava obvodu JK, spojením vstupů J a K do jednoho vstupu T
• Opět probíhá řízení hodinovým signálem CLK
• tabulku upravíme tak, že vybereme řádky, kde jsou si vstupy rovny

Schmittův klopný obvod

• Používá se především k úpravě tvaru impulzů
• Využívá se jeho hystereze - časové zpoždění
• Výstup je tak závislý na předchozím stavu tak i stavu vstupu
• Citlivost obvodu nastavujeme šířkou hystereze
